Type: |

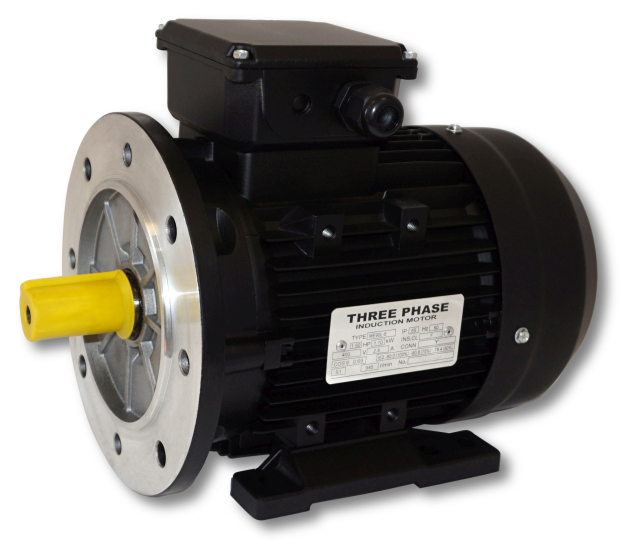

22kW_3000rpm_IEC112_135 |
|||
Permanenterregeter Synchronmotor - nicht für Netzbetrieb geeignet | ||||
PM synchronous motor - operation just with suitable inverter | ||||
Hauptdaten / Main Values | ||||
Bauform / Frame Size | IEC112 | B5 | ||
Schaltung/Connection | Y | D | ||
Leistung/Power S1 | 22 | 22 | kW | |
Drehzahl/Speed | 3000 | 3000 | rpm | |
Spannungsklasse/Voltage-Class | 3x400 | 1/3x230 | VAC | |
Nennstrom/Rated Current In | 41 | 71 | A rms | |

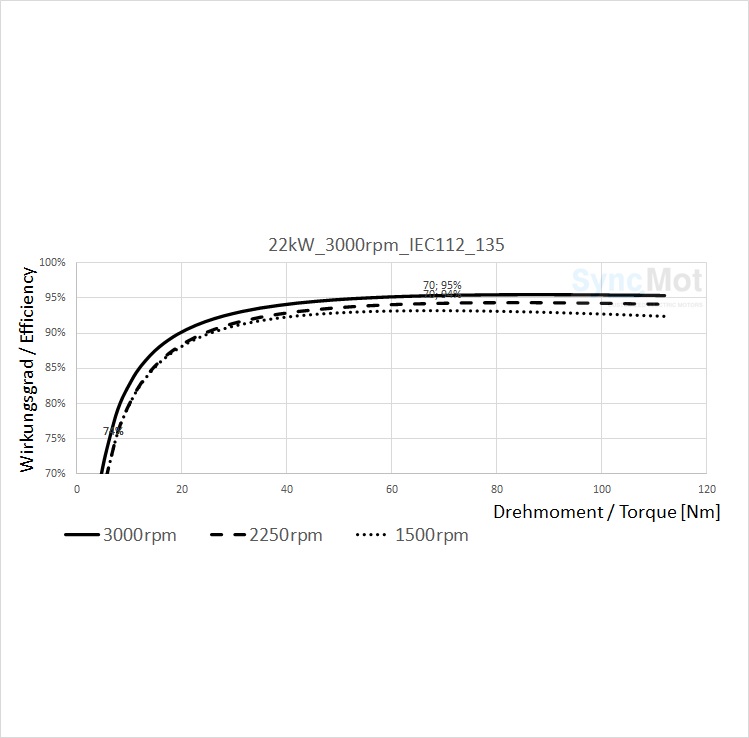

Wirkungsgrad/Efficiency | 95,4% | 95,5% | ||
Wirkungsgradklasse / Efficiency class | IE5 | IE5 | ||
(Nur zum Vergleich / just for comparison) | ||||
Elektrische Daten /Electrical Values | ||||
Widerstand/Resistance PH-Y | 0,082 | - | OHM | |
Widerstand/Resistance PH-PH | 0,2 | 0,1 | OHM | |
Ld PH-PH | 5 |
1,7 |
mH | |
Lq PH-PH | 4,4 | 1,5 | mH | |
Nenndrehmoment | 70 | 70 | Nm | |
Spannungskonstante/ Back EMV |
120 |
69 |
V rms / 1000rpm | |
Spannungskonstante/ Back EMV |
169,7 |
97,6 |
V PP / 1000rpm | |
Spannungskonstante/ Back EMV | 1,2 | 0,7 | V srad^-1 | |
Frequenz / Frequency | 250 | 250 | HZ | |
Max. Drehmoment/Torque 3x In |
195,3 |
195,3 | Nm | |
Temerpaturfühler/Temp-Probe: | TBD | TBD | ||
Mechanik / Mechanical | ||||
Gewicht/Weight | 28 | kg | ||
Massenträgheit /Ineratia | 0,0104 | kgm2 | ||
Farbgebung | Schwarz matt /Black matt | |||
Lager A-Seitig/Bearing type shaft end | - | |||
Lager B-Seitig/Bearing type non drive end | - | |||
Max. Drehzahl /Max. Speed | 4500 | rpm | ||
Gehäuse/Shell | Aluminium | |||
Umwelt/Enviroment | ||||
Max. Umgebungstemp./max ambient temp. | 40 | °C | ||
Max. Aufstellhöhe ohne Leistungsverlust | 1000 | m |
